Domein

Al die toepassingen die een kleine transformator vereisen, hoge prestaties, geen trillingen, een laag strooiveld, minder verwarming, eenvoudig te monteren en vrijwel geen magnetostritiegeluid.

Productie serie
  • TT-serie (standaard op aanvraag) van 15 tot 5000 VA, 230V ingang, uitgang op aanvraag.
  • TT-serie (standaard op voorraad) van 20 tot 200VA, 230V ingang, dubbele uitgang om in serie of parallel aan te sluiten.
  • TE-serie (in hars ingekapseld) van 15 tot 750VA, 230V ingang, uitgang op aanvraag.
  • TCI-serie (IC-pakket) van 15 tot 400VA, 230V ingang, uitgang op aanvraag.
Op aanvraag
  • Elektrostatische afscherming
  • Snelaansluitstrips
  • Thermische bescherming
  • Materialen voor hoge thermische klassen
  • Elektromagnetische afscherming
  • Binneninkapseling voor bevestigingssystemen
  • Plaatsing van connectoren en klemmen
TT-SERIE (standaard op aanvraag)

Deze serie is ontworpen voor een primaire en een secundaire 230V-spanning van elke spanning en vermogen tussen 20VA en 5.000VA, volgens de volgende tabel, maar op verzoek kunnen we andere spanningen vervaardigen, schermen, thermische beveiligingen toevoegen, enz…
De standaardlengtes van de uitgangen zijn 16 cm, tot 500 VA en 20 cm voor 600 tot 1.000 W en 25 cm voor hogere vermogens.

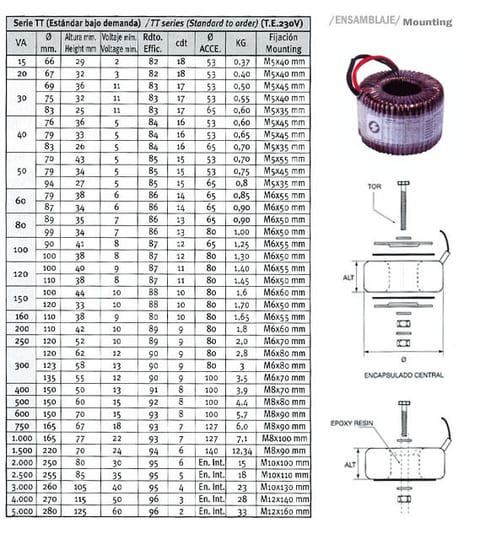

Transformadores toroidales 1

Afhankelijk van het aantal secundairen, spanningen, afschermingen of beveiligingen kan de maat gevarieerd worden: net zoals andere spanningen op bestelling vervaardigd kunnen worden.

TT-SERIE (Standaard, op voorraad)

Deze serie is ontworpen voor een primaire 230V en twee identieke secundaire bronnen waarmee spanningen of intensiteiten kunnen worden verdubbeld door ze in serie of parallel aan te sluiten, in een vermogensbereik tussen 20VA en 220VA. Ze worden geleverd met individuele kartonnen dozen en montageaccessoires.
De beschikbare modellen zijn die in de bijgevoegde tabel:

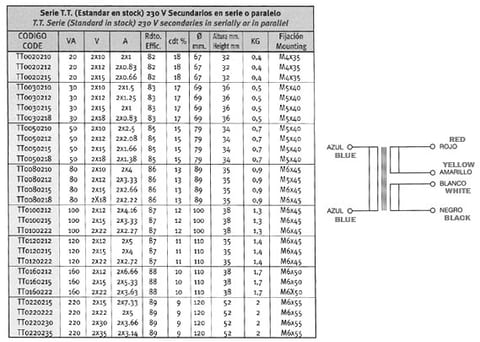

Transformadores toroidales 2

OPMERKING: Andere spanningen en vermogens kunnen op aanvraag worden vervaardigd.

SERIËLE VERBINDING: Door geel met wit te overbruggen, verkrijgen we de dubbele spanning tussen rood en zwart en de helft van de nominale intensiteit.

PARALLELLE VERBINDING: Door rood met wit en geel met zwart te overbruggen, verkrijgen we de dubbele intensiteit en de nominale spanning.

Standaard lengte stopcontacten, 20cm.

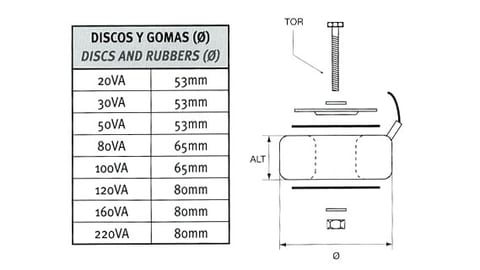

Transformadores toroidales 3
TE-SERIE (ingekapseld in hars)

Het zijn transformatoren uit de TT-serie, ingekapseld in epoxyhars, in behuizingen van polyamide 6 die de levensduur verlengen en de isolatie van de transformator verbeteren, ideaal voor vochtige of stoffige omgevingen.

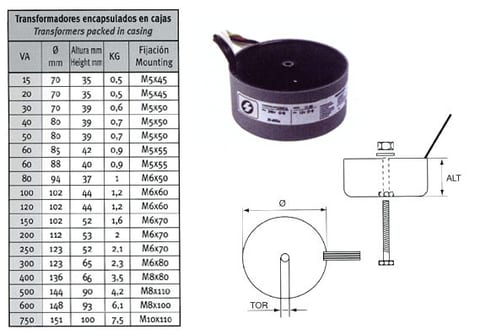

Transformadores toroidales 4
TCI-SERIE (CI-verpakt)

Het zijn transformatoren uit de TT-serie, ingekapseld in epoxyhars, in polyamide 6-dozen en intern verbonden met de pinnen voor directe toepassing op gedrukte schakelingen. Het raster tussen de pinnen is 5 mm en hun aantal varieert afhankelijk van de grootte van de doos. De verbinding kan worden geconfigureerd volgens de behoeften van elke klant.

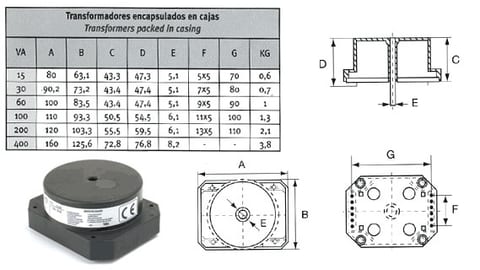

Transformadores toroidales 5
